助力機械手
—————多年行業經驗 專注起重機械—————
多種優勢 品質之選
精致·高效·安全·實用
按用戶工藝要求量身設計
功能可按用戶要求添加
結實--長久耐用
穩定--品質可靠
實材--真材實料
效率--服務到位
產品特點
設計先進 結構合理 操作簡單 運行安全 維護方便
主機控制集成為一體,方便操作者雙手控制工件。主機操作按鈕都集成于控制面板上,控制部分及指示燈、指示器等按人體工學原理布置,便于操作及緊急情況的處理。
系統配備二聯件、單向閥和儲氣罐,為系統提供持續穩定的壓縮空氣,當主供氣源意外斷氣時,可提供一定時間的安全保障,并使系統有足夠的動力完成本次操作或將工件卸載。
配備有安全誤操作保護裝置,防止誤動作對人身或設備造成傷害;在操作者未對安裝狀況進行確認前,即工件未到位前,如果工人誤操作松開按鈕,工件不能被卸載。
全程平衡、運動順滑,使得操作者很便捷地實現工件的搬運、定位、裝配等操作。剛性手臂可使機械手帶工件越過障礙;水平臂可滿足物料在相關場所進行放入取出等動作要求。
產品細節
|

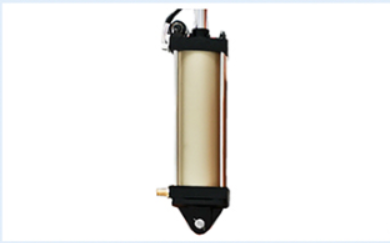

主驅氣缸
具有失氣保護功能
|

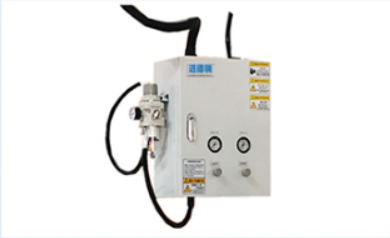

控制箱
配備有負載壓力表
|
|
|

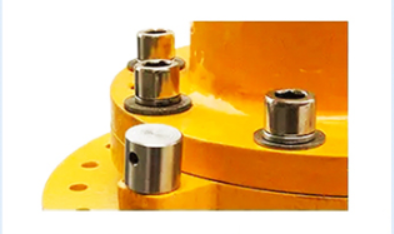

旋轉機構
360°任意輕松旋轉
|

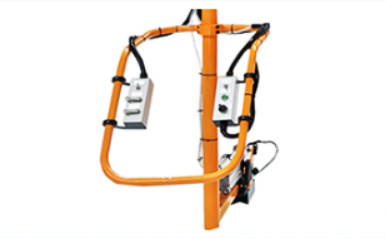

操作手柄
氣動系統操作簡單
|
|
產品參數
主機系列 |
硬臂<懸臂或T型> |
基礎支撐 |
立柱或懸掛軌道 |
末端夾具 |
按需定制 |
額定載荷 |
<500kg |
服務范圍 |
≤3000mm |
工作行程 |
<1600mm |
動 力 源 |
壓縮空氣 |
工作氣壓 |
0.5-0.8Mpa |

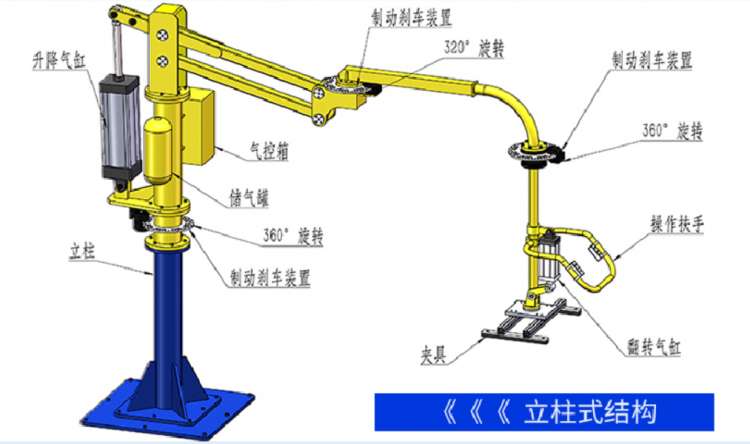

部件示意
產品功能
|

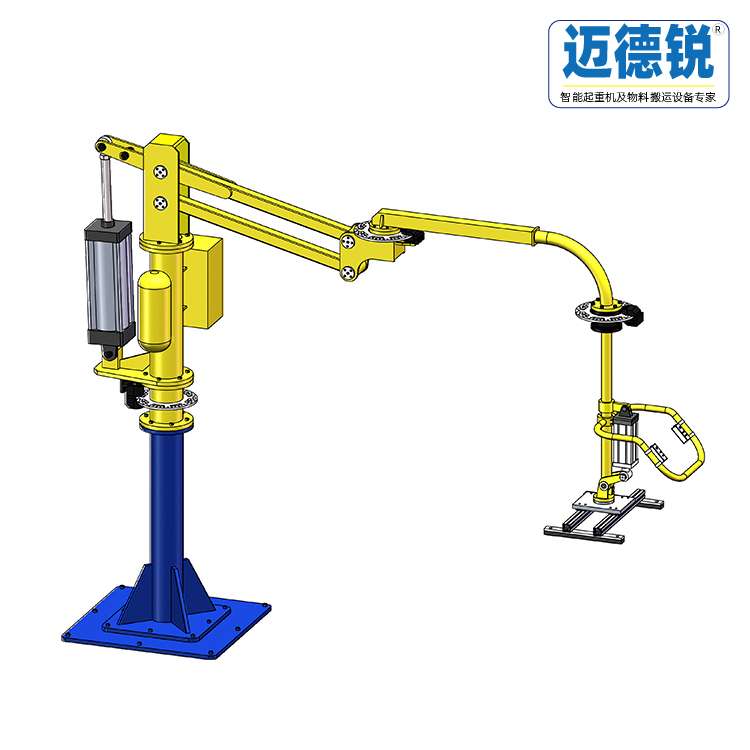

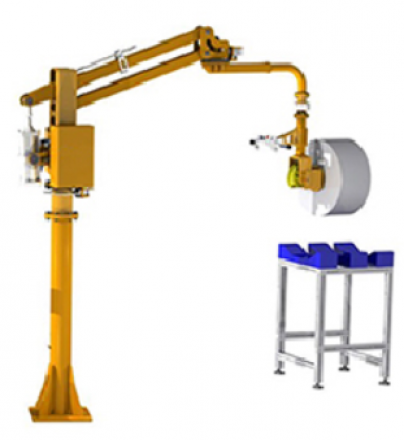

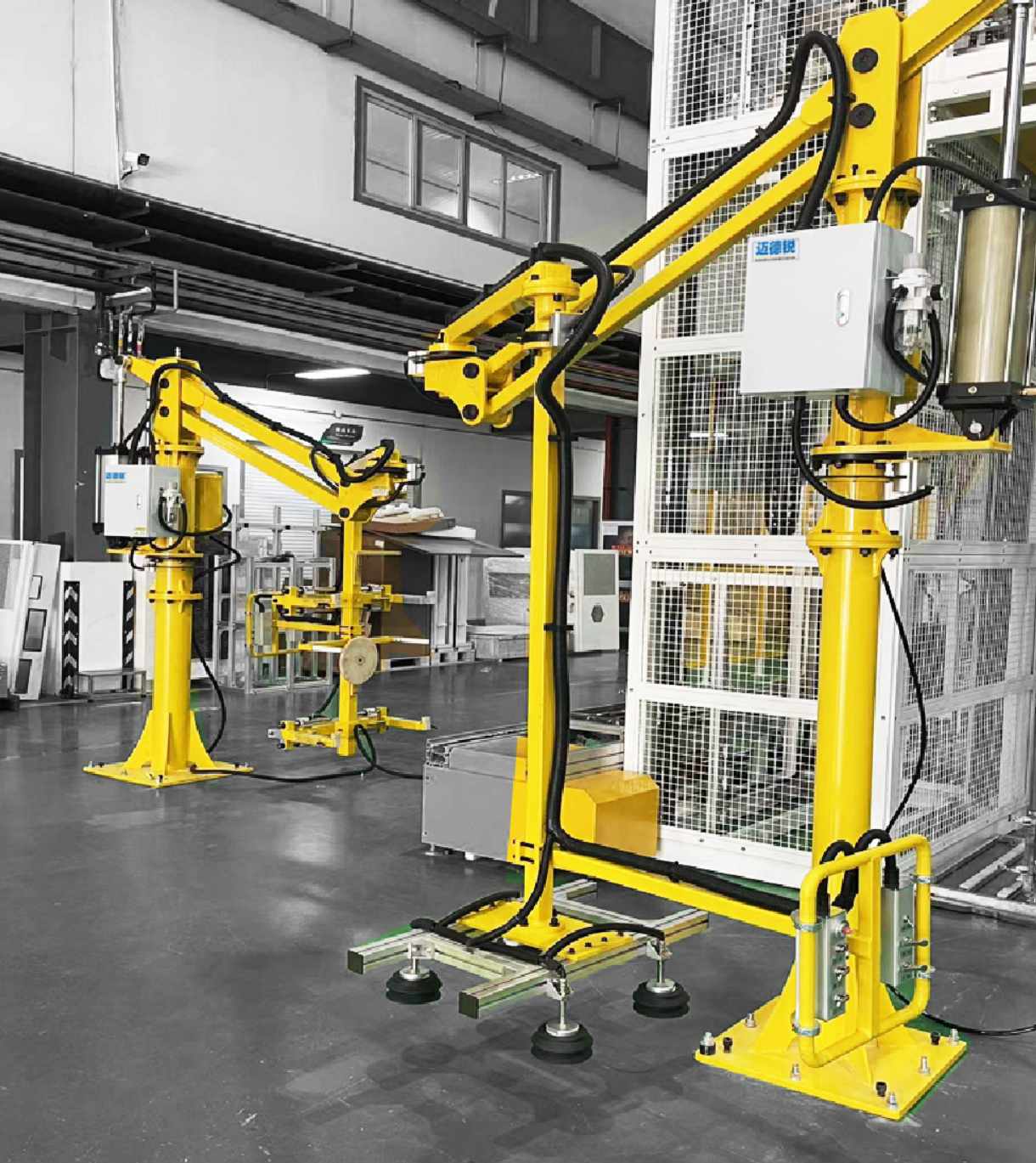

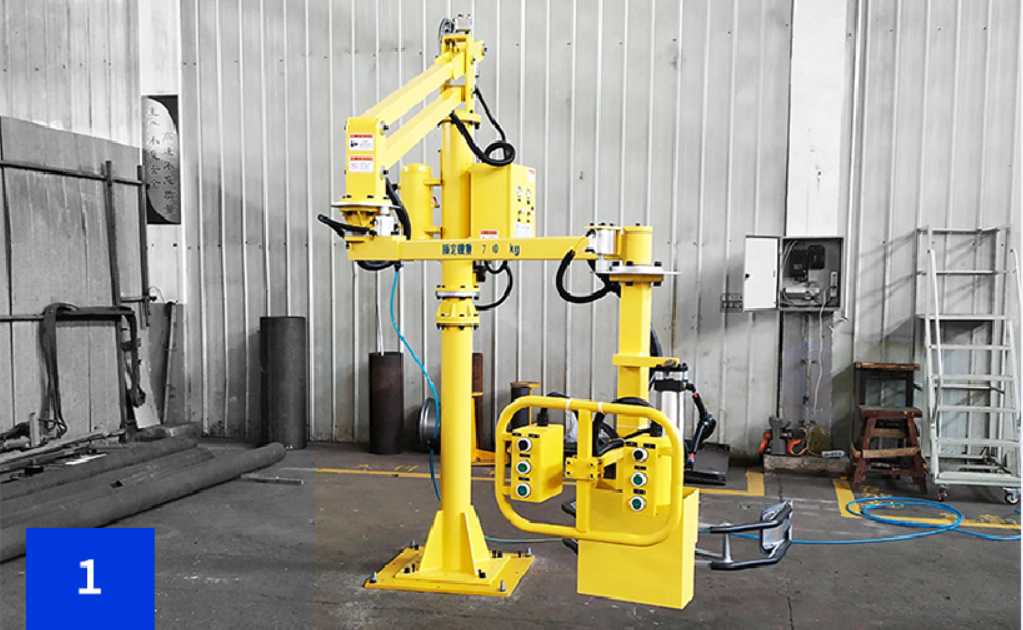

立柱式
功能:主要實現圓形覆蓋面內的載荷搬運及安裝時省力操作;適用于重心遠離懸臂掛點,或者是工件需要翻轉、傾斜的工況。 |
|

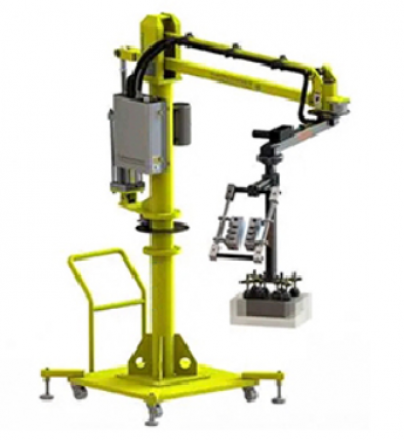

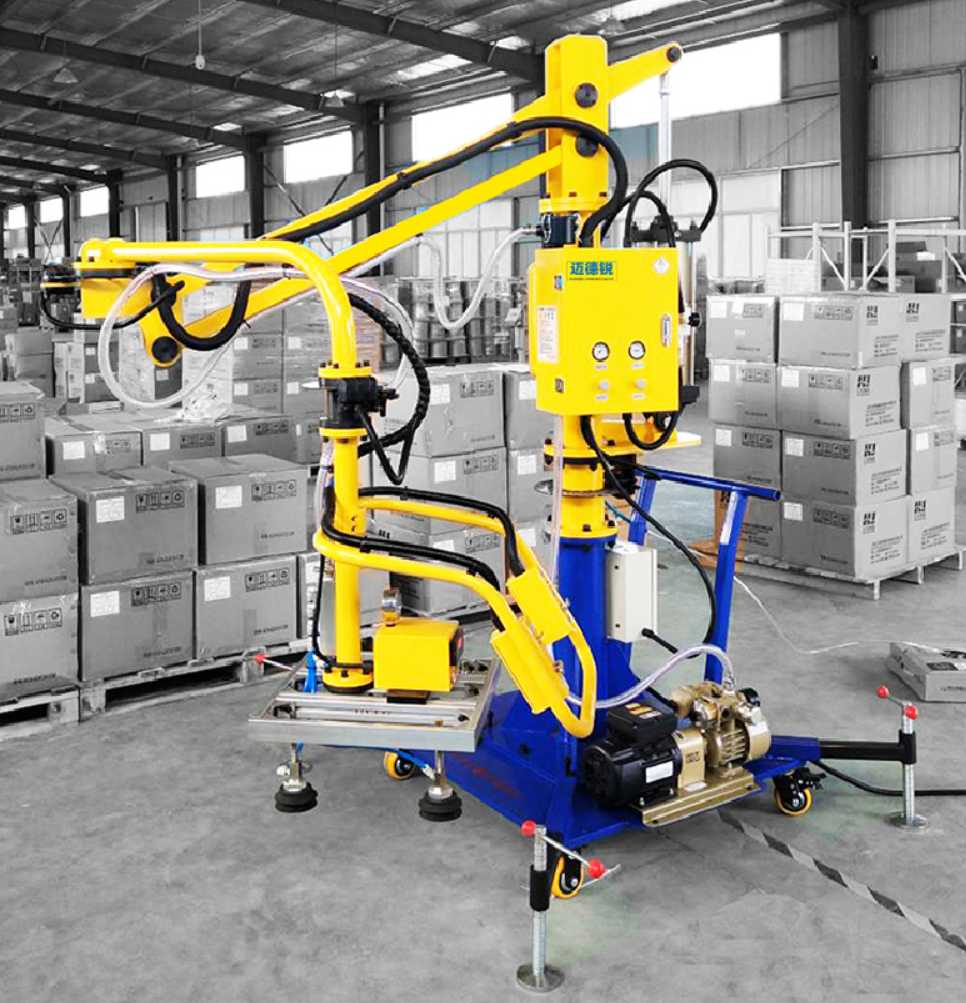

移動式
功能:具備立柱式形式功能;適用于多工位作業,一般安裝在移動小車上。靈活移動,適用性很廣。 |
|

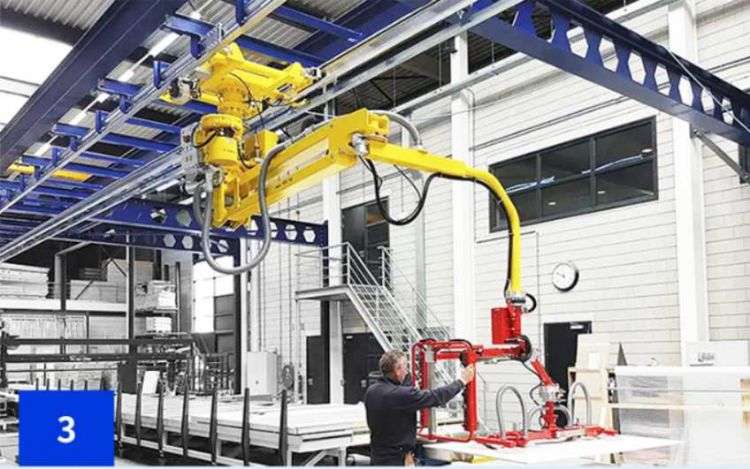

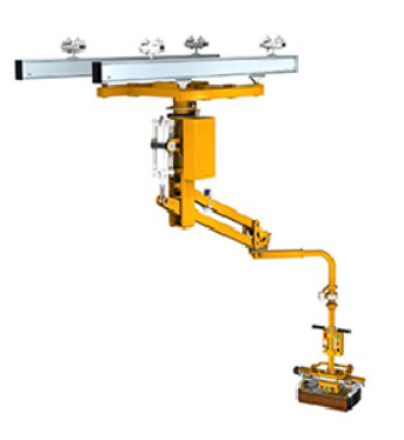

懸掛式
功能:主要實現平面范圍內的載荷搬運及安裝時省力操作;配合工業軌道使用,可實現大面積范圍作業,覆蓋面廣。 |
操作說明
嚴厲禁止
采用未經培訓人員進行助力機械手的操作未經授權的對助力機械手設備的改造
安全操作
使用本設備時,必須使用清潔、干燥的壓縮空氣僅允許在身體狀態良好時啟用本設備
使用前先檢查相應的承重螺栓是否松動確認負載和夾具聯接良好
正常使用
不要提升超出設備額定負載的重物
不要將手放在設備的活動部位移動本設備
請確認在移動的通道上無人及障礙物請
不要在任何人的上方提升負載
停機要求
設備停止工作時,請務必將工件卸載個工作班次結束時,請關閉動力源

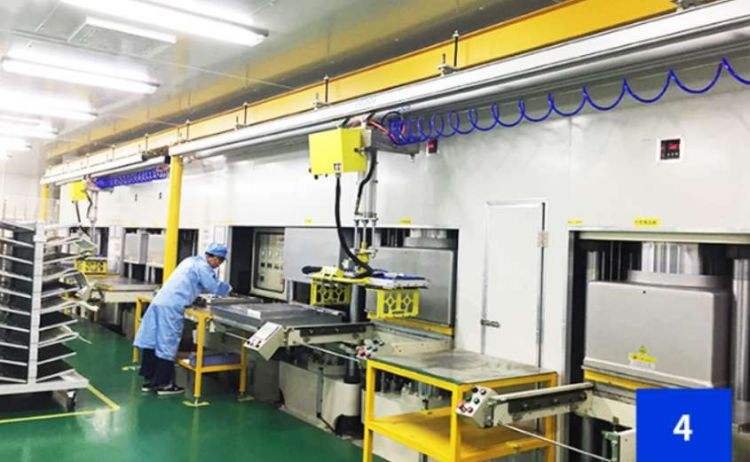

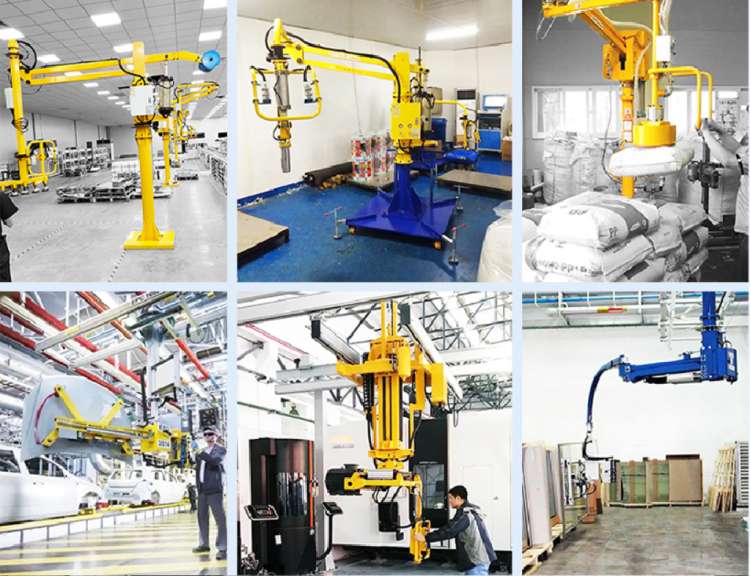

應用場景
太陽能、家電、化工、汽車、玻璃、機加等行業領域搬運、上下料、取件、裝配

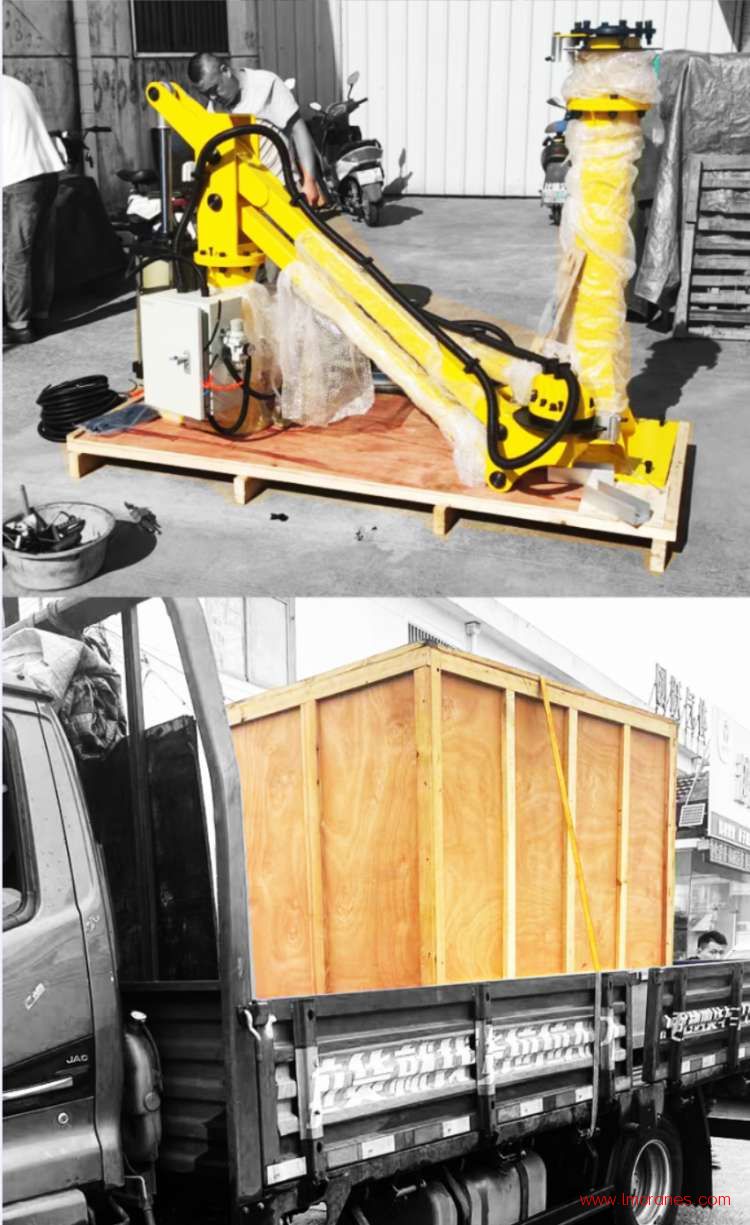

發貨前及包裝
